PCBA電路板是PCB空板經過SMT上件,再經過DIP插件的整個制程,簡稱PCBA,又稱印制電路板,是重要的電子部件,是電子元件的支撐體,是電子元器件線路連接的提供者。若遇進水情形,會造成電路板短路及插頭端子產生銹斑,進而慢慢對金屬部份產生銹蝕現象,對電路產生接觸不良現象,嚴重的話,甚至引起短路燒毀現象。具體的,電路板上的金屬部分如銅跡、焊點、元件引腳等,遇水可能會發生氧化腐蝕,從而影響電路的長期穩定性和可靠性。遇水還可能會導致電路板上的敏感元件如電容、電阻等,因潮濕而損壞或性能下降。因此,若遇進水,不僅會降低電路板上的絕緣材料的性能,導致電氣性能下降;還會促進電路板上的微生物生長,進而導致腐蝕和其他損壞。

現有技術中為了防止PCBA電路板遇水造成的問題,一般會在電路板上涂覆防護涂層,如硅膠、聚氨酯等,可以隔絕水分和空氣,從而保護電路板免受潮濕環境影響。

PCBA表面能過低會導致三防漆無法浸潤PCBA基板，如圖1所示，當三防漆的表面張力太大時,PCBA板的潤濕能力就受到了阻礙,造成三防漆與PCBA板表面的接觸角變大,施加到表面的三防漆發生回縮,導致膜厚不均勻、邊緣不連續、不整齊,覆蓋性變差，因此,改善PCBA基板表面張力才是解決三防漆拒潤濕缺陷的根本。

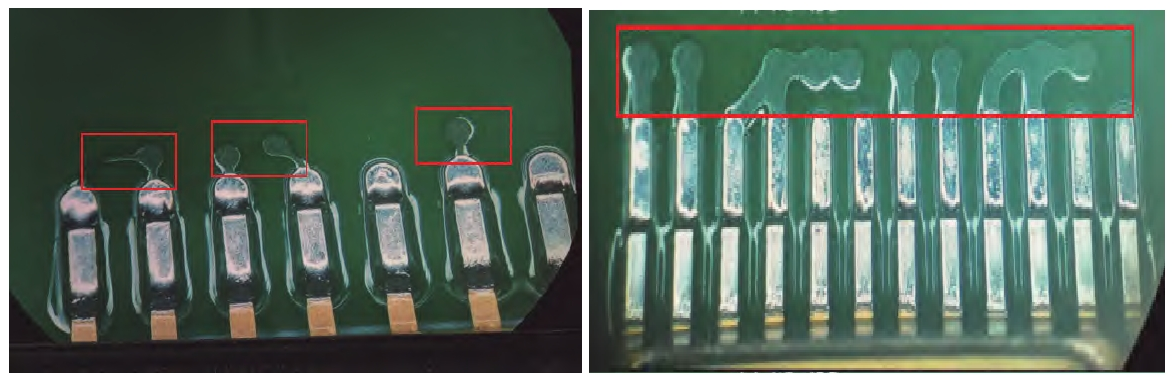

圖1 三防漆在PCBA上的拒潤濕缺陷

電化學處理和化學氧化等處理屬于化學表面處理方法,會對環境造成一定程度的污染,表面損傷也較難控制。隨著生態保護進一步的發展需求,需從工藝方法、材料準備和設備研制等多種路徑考慮,努力減少各種化學藥劑、水資源和能源的大量消耗,開展綠色表面處理技術的研究與應用。等離子清洗屬于表面改性方法中的物理方法,清洗過程不涉及化學試劑,近些年來得到較大的發展。等離子清洗其實是一種物體表面的微觀處理方法,作用時間極短,改善了表層微觀形貌,但并不會對內部的基體造成損傷,屬于綠色環保的表面改性方法

等離子體清洗

等離子體是由離子、電子、自由激進分子、光子以及中性粒子組成,正離子和電子的密度大致相等的電離氣體。等離子體清洗PCBA主要依靠處于“等離子態”物質的“活化作用”達到去除物體表面污漬的目的。清洗時在待洗物件與電極板間施加一個高頻高壓電場,在工作氣氛下(常為O2)電子被加速,轟擊產生氧離子,PCBA上污垢被氧化為二氧化碳和水,在真空作用下被沖走。

等離子清洗的原理包含兩個層面:一是表層受到等離子體的轟擊,可以形成活性原子基團等新的化學構造，該過程可以使基材表面清潔,并獲得親水化的效果。同時附著于基材表面的極性基團增加基材表面張力,從而增強基材表面可粘合性;二是等離子體可以使得表層雜質得到清除,同時對表面進行一定程度的刻蝕,增加表面的粗糙度,增大表面與涂覆層的接觸面積,界面粘結強度將大幅提升。

作為一種新型清洗技術,等離子體清洗具有很多優點:無需任何清洗劑,可省去大量成本;不必考慮對PCBA損傷;滲透能力強,可清洗復雜結構,如特殊元件及各種開孔,特別適用精密電子物件,被認為是最為徹底的剝離式清洗。與固體、液體和氣體不同,等離子體由電子和離子等高能高活性的粒子組成,與固體表面極易發生反應。通過等離子清洗,可以明顯地去除表層分子級別的污染物,顯著地增大表層的表面張力,有效地提升浸潤能力和粘合能力,因此有著越來越廣泛的應用前景,在航空電子電氣產品制造過程中,微波集成電路制作、混合微電路產品組裝中均廣泛采用了該技術。等離子清洗可對基板或混合微電路產品內部表面的污染物進行去除,增強表面的活性,顯著地提高產品質量和可靠性。
