伊人网在线观看-超碰人人艹-97超碰在线播放-天天干夜夜艹-日韩成人av电影-国产资源网-九九在线免费视频-超碰男人的天堂-国产精品国产三级国产aⅴ原创-伊人视频在线观看-九九自拍视频-蜜桃视频观看-一级性生活大片-色综合综合-奇米影视777四色

高溫材質(zhì)導(dǎo)管在醫(yī)療器械領(lǐng)域得到了廣泛應(yīng)用,特別是聚醚醚酮(polyetheretherketone,PEEK)等高性能材料,它卓越的機(jī)械強(qiáng)度以及耐高溫性能和生物相容性,使其成為介入治療和微創(chuàng)手術(shù)中重要的組成部分。雖然這些材料具有優(yōu)異的物理特性,但其表面惰性仍然是影響生物相容性的重要因素,這導(dǎo)致血栓形成和細(xì)胞黏附不良等問題影響臨床效果和患者安全。傳統(tǒng)的表面改性方法存在一定的污染風(fēng)險(xiǎn)且效果不穩(wěn)定,為提高導(dǎo)管的生物相容性以滿足更高的臨床需求,開發(fā)高效環(huán)保且可控的表面改性技術(shù)成為迫切需求。等離子體表面處理技術(shù)作為一種環(huán)保、安全、可控的改性方法,已經(jīng)在多個(gè)領(lǐng)域取得成功應(yīng)用。本文探索了等離子體接枝技術(shù)在高溫材質(zhì)導(dǎo)管表面改性中的應(yīng)用,期望為高溫材質(zhì)導(dǎo)管的生物相容性提升提供一種有效的解決方案。

等離子體表面改性工藝

使用真空等離子清洗設(shè)備進(jìn)行PEEK導(dǎo)管的表面改性,改性過程分為兩階段:第一階段采用氬氣作為工作氣體,利用高頻電場(chǎng)激發(fā)產(chǎn)生低溫等離子體,去除表面雜質(zhì)并激發(fā)活性基團(tuán),形成粗糙結(jié)構(gòu);第二階段引入乙酸乙烯酯單體,根據(jù)接枝聚合形成親水性聚合層。等離子體處理功率控制在400~500W,真空度為15~30Pa,處理時(shí)間為10~15min,溫度不超過45℃,以保障材料不受熱降解。

結(jié)果與分析

等離子表面改性后的導(dǎo)管性能

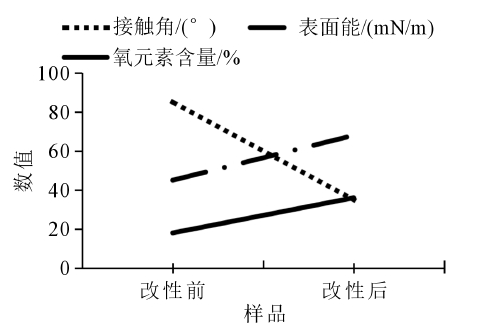

導(dǎo)管等離子表面改性后的性能變化根據(jù)表面能和接觸角測(cè)試來評(píng)估,改性前PEEK導(dǎo)管的接觸角約為85°,表面能為45mN/m,這表明導(dǎo)管表面具有較強(qiáng)的疏水性,不利于細(xì)胞和血液的附著,經(jīng)過等離子體改性后,接觸角顯著下降至35°,表面能提高至68mN/m,表明其表面親水性得到了明顯改善。為進(jìn)一步量化這種改性效果,使用X射線光電子能譜分析了改性后的導(dǎo)管表面元素組成,發(fā)現(xiàn)氧元素含量從18%提高至36%,表明表面發(fā)生了顯著的氧化和親水性官能團(tuán)接枝。這些數(shù)據(jù)表明,等離子體改性顯著提高了導(dǎo)管的表面能,有助于促進(jìn)細(xì)胞的黏附和增殖,圖1展示了改性前后導(dǎo)管的表面性能變化。由圖1可知,改性后接觸角降低表面能大幅提高,且氧元素含量顯著增加,這表明等離子體處理有效增強(qiáng)了導(dǎo)管表面的親水性,為后續(xù)生物相容性測(cè)試提供有利條件。

圖1 表面改性前后PEEK導(dǎo)管的接觸角和表面能數(shù)據(jù)

生物相容性改善

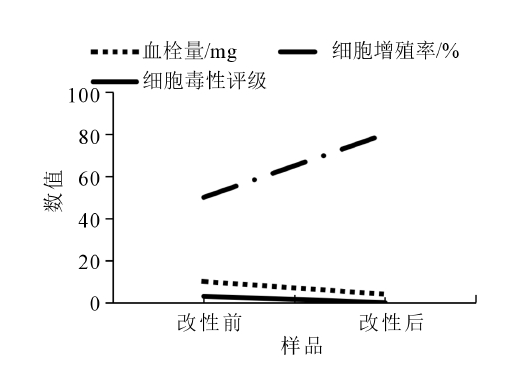

等離子改性后的導(dǎo)管在生物相容性方面表現(xiàn)出了顯著改善,血液相容性測(cè)試采用動(dòng)態(tài)凝血時(shí)間測(cè)定法,將改性前后導(dǎo)管樣品的血栓量進(jìn)行比較,結(jié)果顯示改性前的導(dǎo)管表面血栓量較高,約為10.5mg,而改性后的導(dǎo)管血栓量降低至3.5mg,減少了約65%的血栓形成。細(xì)胞相容性測(cè)試中,L929小鼠成纖維細(xì)胞的增殖率顯著提高,改性前的增殖率為50%,而改性后的增殖率提升至80%。基于此細(xì)胞毒性測(cè)試顯示改性后的導(dǎo)管毒性評(píng)級(jí)由2級(jí)降至0級(jí),符合標(biāo)準(zhǔn)ISO10993-5《體外細(xì)胞毒性試驗(yàn)》。圖2總結(jié)了改性前后導(dǎo)管血液相容性和細(xì)胞相容性數(shù)據(jù)。由圖2可得,改性后導(dǎo)管的血栓量減少,細(xì)胞增殖率顯著提高,細(xì)胞毒性評(píng)級(jí)降低到0級(jí),表明改性顯著改善了導(dǎo)管的生物相容性,降低了血栓形成和細(xì)胞毒性風(fēng)險(xiǎn)。

圖2 改性前后PEEK導(dǎo)管的血液相容性和細(xì)胞相容性數(shù)據(jù)

技術(shù)優(yōu)勢(shì)與對(duì)比

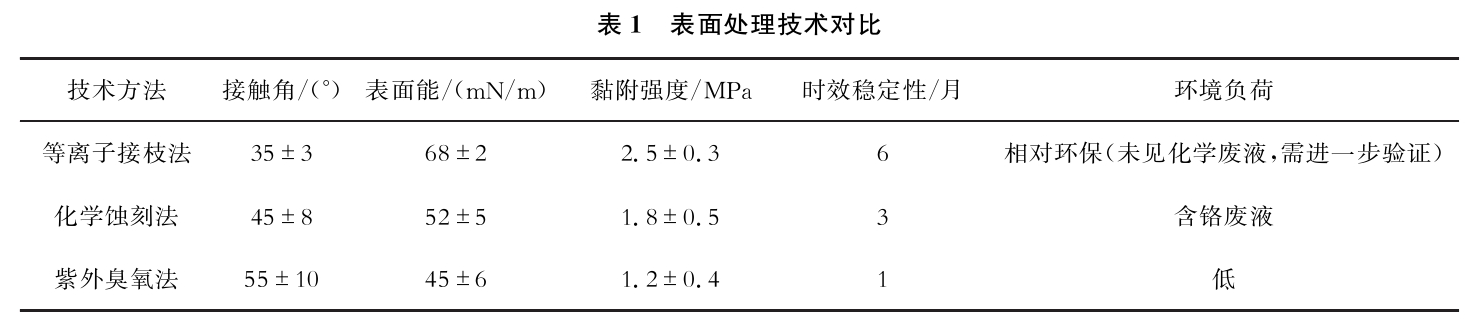

與化學(xué)蝕刻法和紫外臭氧法相比,等離子體接枝改性法在表面改性效果、環(huán)保性和穩(wěn)定性方面具有明顯優(yōu)勢(shì),化學(xué)蝕刻法在處理過程中容易引入有害化學(xué)物質(zhì)(如鉻酸溶液),且對(duì)表面結(jié)構(gòu)的損傷較大,導(dǎo)致改性效果不穩(wěn)定,紫外臭氧法雖然不含有害化學(xué)試劑,但處理時(shí)間長(zhǎng)且表面活性保持時(shí)間較短,與之相比等離子體接枝法在保證環(huán)保的同時(shí),能精確控制改性過程,且表面改性后的導(dǎo)管能維持較長(zhǎng)時(shí)間的高親水性。表1展示了不同表面處理技術(shù)對(duì)比的關(guān)鍵指標(biāo)。

等離子接枝法在接觸角(35°±3°)、表面能[(68±2)mN/m]和黏附強(qiáng)度[(2.5±0.3)MPa]上均優(yōu)于化學(xué)蝕刻法[接觸角45°±8°,表面能(52±5)mN/m,黏附強(qiáng)度(1.8±0.50)MPa]和紫外臭氧法[接觸角55°±10°,表面能(45±6)mN/m,黏附強(qiáng)度(1.2±0.4)MPa]。時(shí)效穩(wěn)定性方面,等離子接枝法處理后導(dǎo)管在6個(gè)月內(nèi)性能穩(wěn)定,而化學(xué)蝕刻法和紫外臭氧法穩(wěn)定期分別為3個(gè)月和1個(gè)月。此外,等離子接枝法無污染,符合環(huán)保要求,化學(xué)蝕刻法有鉻廢液排放,紫外臭氧法為低污染水平。

與傳統(tǒng)化學(xué)改性方法相較而言,采用物理原理進(jìn)行表面處理且無需使用如鉻酸等重金屬化學(xué)物質(zhì)這類有害化學(xué)試劑的等離子體改性技術(shù),有效避免了環(huán)境污染以及導(dǎo)管材料的損傷。于真空條件下進(jìn)行的該技術(shù)工藝,符合現(xiàn)代環(huán)保要求且能確保醫(yī)用器械的安全性。其表面親水性維持時(shí)間顯著長(zhǎng)于傳統(tǒng)方法。根據(jù)對(duì)比結(jié)果,等離子體改性處理后的PEEK導(dǎo)管能在6個(gè)月內(nèi)保持較好的親水性,而化學(xué)蝕刻法和紫外臭氧法的穩(wěn)定期分別僅為3個(gè)月和1個(gè)月,說明等離子體改性在長(zhǎng)期植入式醫(yī)療器械中更具優(yōu)勢(shì),適用于長(zhǎng)期植入式醫(yī)療器械。該技術(shù)穩(wěn)定性良好,減少了因表面活性衰退而引發(fā)的生物相容性問題。
